復合屏蔽絕緣管母線
產品概述
隨著國民經濟的快速、穩步增長，城市建設的飛速發展，企業、居民用電量呈直線上升，由此導致變電站主變容量的不斷加大，變壓器低壓出線側的額定電流也隨之增加，電力部門越來越需要一種載流量大、安全系數高的導電產品來代替原有的矩形母線。在此前提下，本公司技術人員和著名的電纜制造專家參照復合電纜的絕緣結構創新出一種新型導電產品--復合屏蔽絕緣管母線。該產品己在實際工程中得到應用，獲得了良好的效果,為變電站的安全運行、提高供電的可靠性、降低能源損耗起到了積極的作用。
產品或解決方案
咨詢電話：0577-61899555/0577-61899588
1、概述
隨著國民經濟的快速、穩步增長，城市建設的飛速發展，企業、居民用電量呈直線上升，由此導致變電站主變容量的不斷加大，變壓器低壓出線側的額定電流也隨之增加，電力部門越來越需要一種載流量大、安全系數高的導電產品來代替原有的矩形母線。在此前提下，本公司技術人員和著名的電纜制造專家參照復合電纜的絕緣結構創新出一種新型導電產品--復合屏蔽絕緣管母線。該產品己在實際工程中得到應用，獲得了良好的效果,為變電站的安全運行、提高供電的可靠性、降低能源損耗起到了積極的作用。
2、復合屏蔽絕緣管母線與常規矩形母線相比較具有如下優點：
a)集膚效應系數低、單位截面載流量大
復合屏蔽絕緣管母線采用管狀導體作為主導體，導管外表為圓形表面,電荷分布均勻，而矩形母線導體有棱角，表面電荷容易聚集在棱角處，引起母線局部放電而發熱，造成能源浪費。另導管為空心導體，集膚效應系數低，單位截面積載流能力大于常規矩形母線。
b)散熱條件好
大凡導電產品，最忌發熱。復合屏蔽絕緣管母線因選用管狀導體材料，中部為空心，熱空氣在導體內部能形成空氣對流，散熱條件好,而常規矩形母線及電纜卻難以達到這樣的效果。
c)抗拉強度大、跨距大、機械強度高
從《電氣設計手冊》可得知：銅的最大允許應力為140N/mm2,抗拉強度250N/ mm2,在相同材質的情況下，管狀導體的斷面系數遠遠大于矩形導體，從而使得復合屏蔽絕緣管母線可承受的短路電動力遠遠大于矩形母線。銅管母線跨距最大能達到9米，鋁合金管母線最大跨距能達到6米，可直接進入高壓室與開關柜或電抗器連接，減少了常規矩形母線所需的支柱絕緣子、母線金具及土建工程。加上屏蔽絕緣管母線采用鋼架結構直接支撐，從而具有較強的抗震動能力。
d）電氣絕緣性能強、主絕緣材料穩定性高
復合屏蔽絕緣管母線的絕緣是由兩種或以上不同絕緣材料交替復合到一起的絕緣結溝，電位由里及外逐層降低，直到接地屏蔽層電位與大地相同即達到零電位。因個電系數的差異，復合絕緣材料界面上類似一個電容器，多層復合絕緣材料好比多個電容器串聯，從而使容抗不斷增大，絕緣性能大大提高，較單一絕緣材料的電氣性能更加穩定。另外，復合絕緣工藝可以對不同形狀的導體進行絕緣加工，從而避免了絕緣母線由直管折彎后帶來的絕緣安全隱患。
e)母線結構簡單明了、布置清晰、安裝方便、維護工作量小

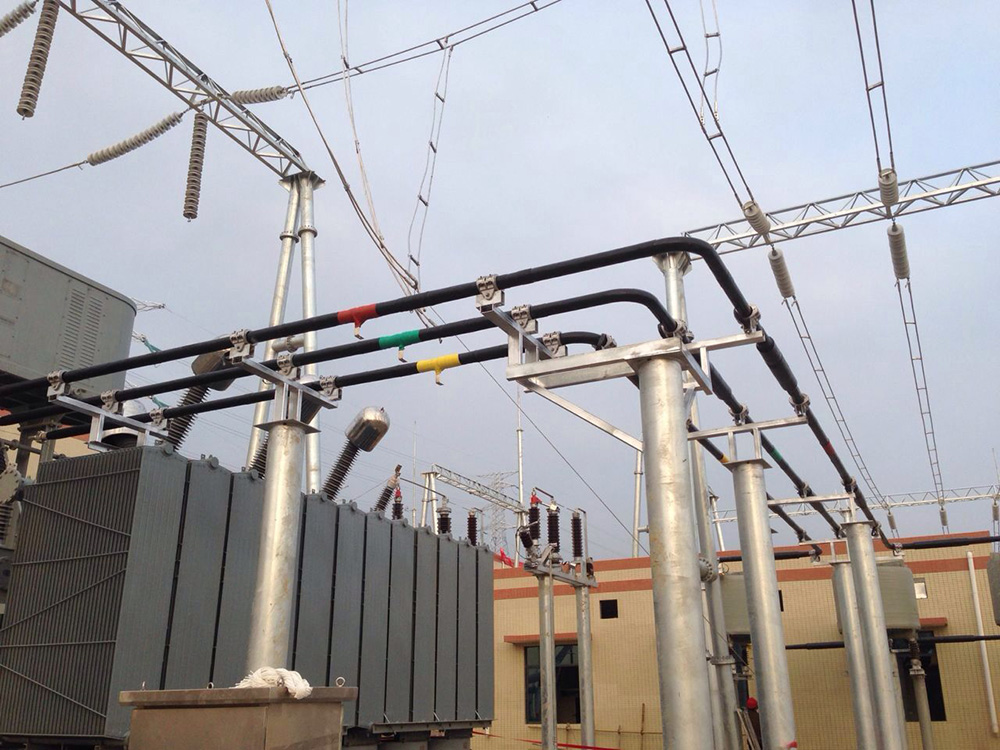

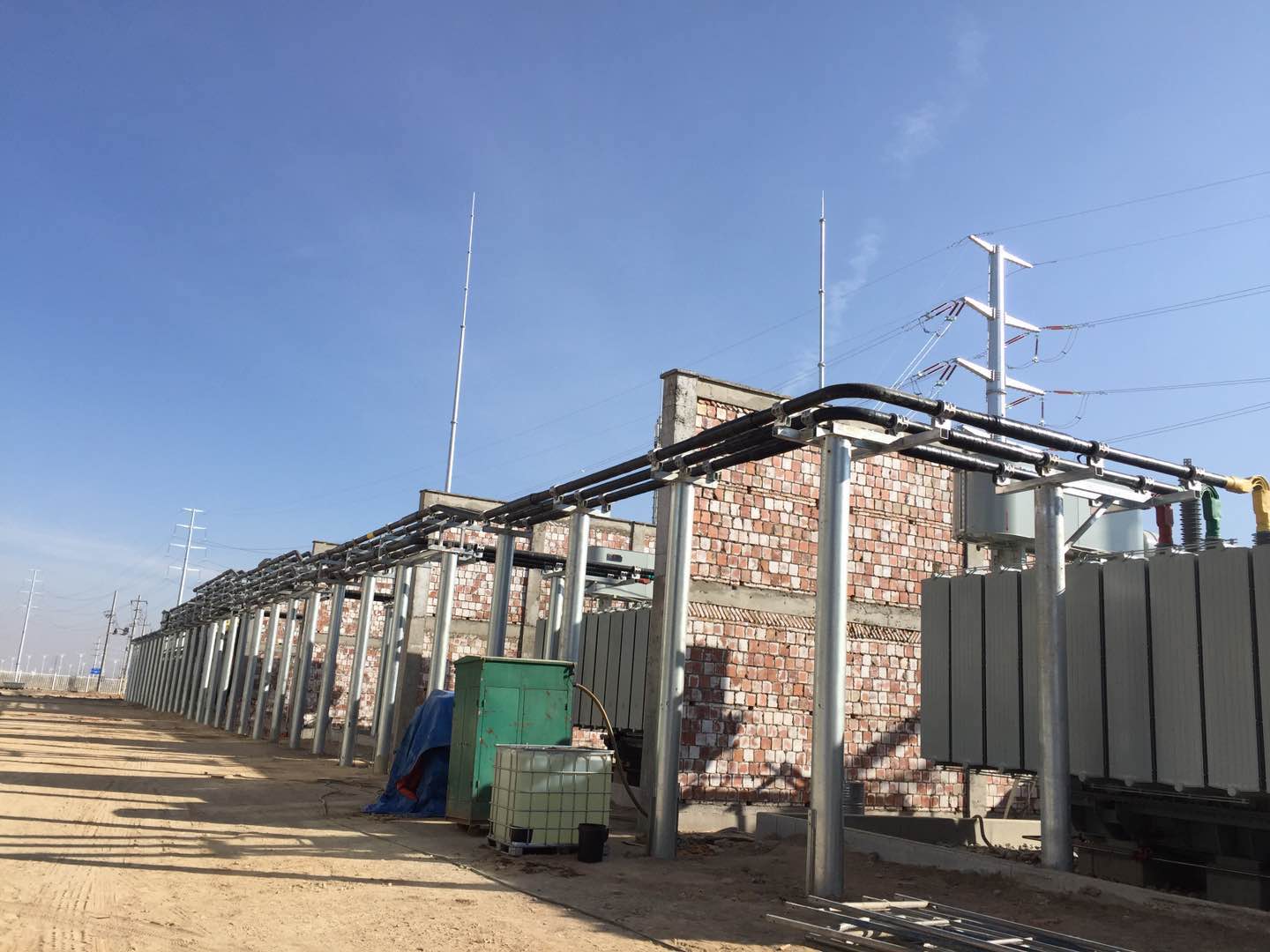

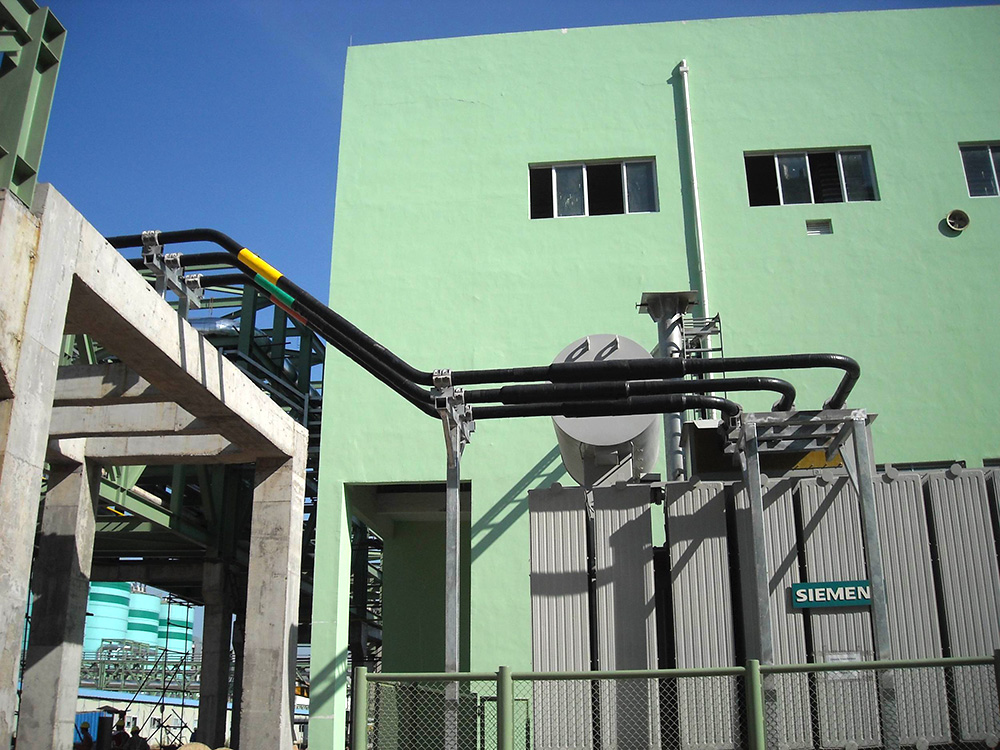

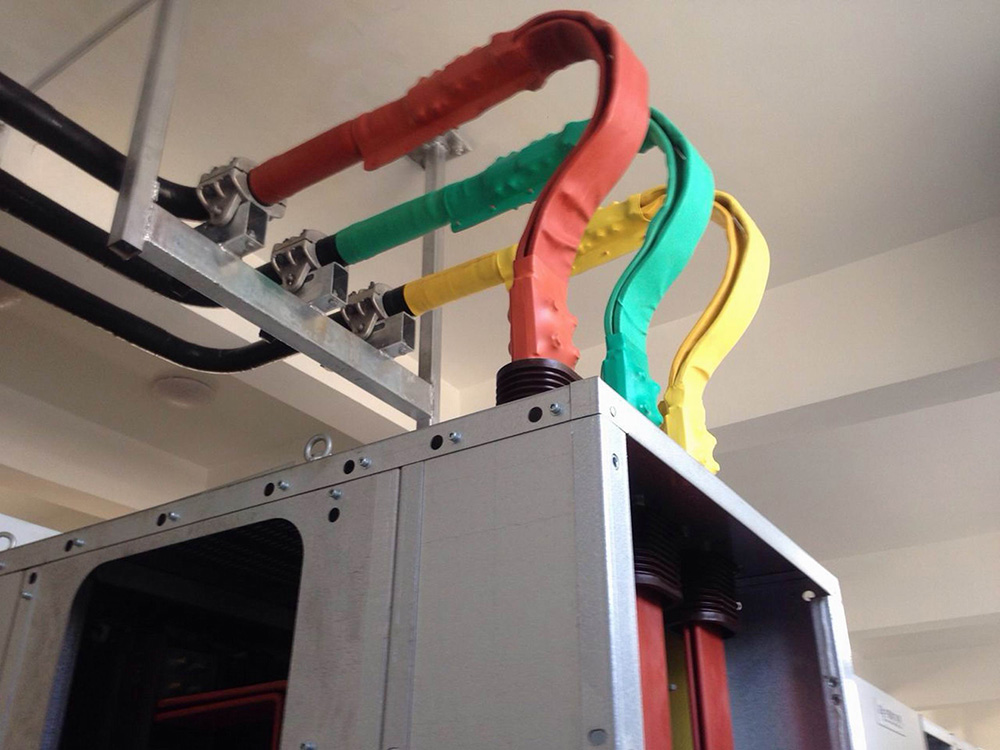

3、實際應用
本公司生產的復合絕緣管母線，廣泛應用于國家電網、南方電網、發電行業、鋼鐵有色行業、造紙業、環保業、建筑業、石油化工業、大數據行業等等，復合屏蔽絕緣管母線的優越性己得到了電力設計部門和使用單位的認可。
?
絕緣銅管母線型號介紹
1）NJPTM—— □/□
??N--南網商標
??J --復合絕緣
??P--全屏蔽式
??T--銅管
??M--母線
??前者□表示額定電壓kV,后者□表示額定電流A
2）NJFTM—— □/□
??N--南網商標
??J --復合絕緣
??F--分段屏蔽式
??T--銅管
??M--母線
??前者□表示額定電壓kV,后者□表示額定電流A
3）NJZTM—— □/□
??N--南網商標
??J --復合絕緣
??Z--支柱式
??T--銅管
??M--母線
??前者□表示額定電壓kV,后者□表示額定電流A
產品規格
0.4kV低壓復合絕緣銅管母線
1、普通全絕緣式
?
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJTM-0.4kV/800A |
800 |
75 |
31.5 |
≤45 |
|
NJTM-0.4kV/1000A |
1000 |
75 |
31.5 |
|
|
NJTM-0.4kV/1500A |
1500 |
100 |
40 |
|
|
NJTM-0.4kV/2000A |
2000 |
100 |
40 |
|
|
NJTM-0.4kV/2500A |
2500 |
100 |
40 |
|
|
NJTM-0.4kV/3150A |
3150 |
125 |
50 |
|
|
NJTM-0.4kV/4000A |
4000 |
160 |
63 |
|
|
NJTM-0.4kV/5000A |
5000 |
160 |
63 |
|
|
NJTM-0.4kV/6300A |
6300 |
160 |
63 |
|
|
NJTM-0.4kV/8000A |
8000 |
160 |
63 |
?
2、金屬鎧裝全絕緣式
?
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJKTM-0.4kV/800A |
800 |
75 |
31.5 |
≤45 |
|
NJKTM-0.4kV/1000A |
1000 |
75 |
31.5 |
|
|
NJKTM-0.4kV/1500A |
1500 |
100 |
40 |
|
|
NJKTM-0.4kV/2000A |
2000 |
100 |
40 |
|
|
NJKTM-0.4kV/2500A |
2500 |
100 |
40 |
|
|
NJKTM-0.4kV/3150A |
3150 |
125 |
50 |
|
|
NJKTM-0.4kV/4000A |
4000 |
160 |
63 |
|
|
NJKTM-0.4kV/5000A |
5000 |
160 |
63 |
|
|
NJKTM-0.4kV/6300A |
6300 |
160 |
63 |
|
|
NJKTM-0.4kV/8000A |
8000 |
160 |
63 |
?
6kV、10kV復合絕緣銅管母線型號規格
1、支柱式復合絕緣銅管母線（適用于戶外架空）
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJZTM-6-10/2000 |
2000 |
100 |
40 |
額定電流溫升 ≤45 |
|
NJZTM-6-10/2500 |
2500 |
100 |
40 |
|
|
NJZTM-6-10/3150 |
3150 |
125 |
50 |
|
|
NJZTM-6-10/4000 |
4000 |
160 |
63 |
|
|
NJZTM-6-10/5000 |
5000 |
160 |
63 |
|
|
NJZTM-6-10/6300 |
6300 |
160 |
63 |
|
|
NJZTM-6-10/8000 |
8000 |
160 |
63 |
|
|
NJZTM-6-10/9000 |
9000 |
160 |
63 |
?
2、分段屏蔽式復合絕緣銅管母線（適用于戶外架空、電抗器室）
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJFTM-6-10/2000 |
2000 |
100 |
40 |
額定電流溫升 ≤45 |
|
NJFTM-6-10/2500 |
2500 |
100 |
40 |
|
|
NJFTM-6-10/3150 |
3150 |
125 |
50 |
|
|
NJFTM-6-10/4000 |
4000 |
160 |
63 |
|
|
NJFTM-6-10/5000 |
5000 |
160 |
63 |
|
|
NJFTM-6-10/6300 |
6300 |
160 |
63 |
|
|
NJFTM-6-10/8000 |
8000 |
160 |
63 |
|
|
NJFTM-6-10/9000 |
9000 |
160 |
63 |
?
3、全屏蔽式復合絕緣銅管母線（適用于電纜溝、電纜層、高壓室）
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJPTM-6-10/2000 |
2000 |
100 |
40 |
額定電流溫升 ≤45 |
|
NJPTM-6-10/2500 |
2500 |
100 |
40 |
|
|
NJPTM-6-10/3150 |
3150 |
125 |
50 |
|
|
NJPTM-6-10/4000 |
4000 |
160 |
63 |
|
|
NJPTM-6-10/5000 |
5000 |
160 |
63 |
|
|
NJPTM-6-10/6300 |
6300 |
160 |
63 |
|
|
NJPTM-6-10/8000 |
8000 |
160 |
63 |
|
|
NJPTM-6-10/9000 |
9000 |
160 |
63 |
?
?
35kV復合絕緣銅管母線型號規格
4、支柱式復合絕緣銅管母線（適用于戶外架空）
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJZTM-40.5/2000 |
2000 |
100 |
40 |
額定電流溫升 ≤45 |
|
NJZTM-40.5/2500 |
2500 |
100 |
40 |
|
|
NJZTM-40.5/3150 |
3150 |
125 |
50 |
|
|
NJZTM-10.4/4000 |
4000 |
160 |
63 |
|
|
NJZTM-40.5/5000 |
5000 |
160 |
63 |
|
|
NJZTM-40.5/6300 |
6300 |
160 |
63 |
|
|
NJZTM-40.5/8000 |
8000 |
160 |
63 |
|
|
NJZTM-40.5/9000 |
9000 |
160 |
63 |
?
5、分段屏蔽式復合絕緣銅管母線（適用于戶外架空、電抗器室）
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJFTM-40.5/2000 |
2000 |
100 |
40 |
額定電流溫升 ≤45 |
|
NJFTM-40.5/2500 |
2500 |
100 |
40 |
|
|
NJFTM-40.5/3150 |
3150 |
125 |
50 |
|
|
NJFTM-40.5/4000 |
4000 |
160 |
63 |
|
|
NJFTM-40.5/5000 |
5000 |
160 |
63 |
|
|
NJFTM-40.5/6300 |
6300 |
160 |
63 |
|
|
NJFTM-40.5/8000 |
8000 |
160 |
63 |
|
|
NJFTM-40.5/9000 |
9000 |
160 |
63 |
?
6、全屏蔽式復合絕緣銅管母線（適用于電纜溝、電纜層、高壓室）
|
規格型號 |
額定電流(A) |
短路沖擊電流峰值(kA) |
短時耐受電流（4s）kA |
溫升（K） |
|
NJPTM-40.5/2000 |
2000 |
100 |
40 |
額定電流溫升 ≤45 |
|
NJPTM-40.5/2500 |
2500 |
100 |
40 |
|
|
NJPTM-40.5/3150 |
3150 |
125 |
50 |
|
|
NJPTM-40.5/4000 |
4000 |
160 |
63 |
|
|
NJPTM-40.5/5000 |
5000 |
160 |
63 |
|
|
NJPTM-40.5/6300 |
6300 |
160 |
63 |
|
|
NJPTM-40.5/8000 |
8000 |
160 |
63 |
|
|
NJPTM-40.5/9000 |
9000 |
160 |
63 |
?
?
?
技術參數
復合屏蔽絕緣銅管母線額定電流溫升試驗對照表
?
|
直徑 |
厚度 |
根數 |
截面積（mm２） |
試驗電流（A） |
截流密度(A/mm２） |
溫升（3.5h） |
||
|
前端 |
中段 |
后端 |
||||||
|
60 |
5 |
1 |
863 |
1500 |
1.738 |
30.4 |
41.2 |
32.6 |
|
60 |
6 |
1 |
1017 |
2000 |
1.967 |
33.7 |
42.8 |
36.4 |
|
60 |
8 |
1 |
1306 |
2500 |
1.914 |
34.3 |
40.9 |
37.2 |
|
100 |
5 |
1 |
1491 |
3150 |
2.112 |
31.5 |
35.8 |
32.9 |
|
100 |
8 |
1 |
2311 |
4000 |
1.731 |
40.8 |
38.2 |
40.3 |
|
100 |
10 |
1 |
2826 |
4000 |
1.415 |
38.4 |
35.6 |
37.1 |
|
100 |
10 |
1 |
2826 |
5000 |
1.769 |
38.9 |
43.7 |
40.2 |
|
100 |
12 |
1 |
3315 |
5000 |
1.508 |
26.4 |
36.7 |
28.9 |
|
100 |
6 |
2 |
3541 |
6300 |
1.779 |
32.1 |
39.2 |
36.1 |
|
100 |
7 |
2 |
4088 |
6300 |
1.541 |
24.3 |
30.2 |
26.8 |
|
100 |
10 |
2 |
5652 |
8000 |
1.415 |
35.1 |
41.5 |
38.9 |
|
100 |
12 |
2 |
6630 |
9000 |
1.357 |
37.8 |
43.2 |
41.3 |
|
100 |
14 |
2 |
7561 |
10000 |
1.323 |
31.3 |
42.1 |
36.4 |
?
備注：以上試驗是采用6米長的銅管，試驗環境為密封室內，沒有空氣流動，環境溫度為33℃，相對濕度為65%的情況下所得到的試驗數據。
?
