FZW28分界負荷真空開關本體
產品概述
FZW28-12型戶外分界真空負荷開關（簡稱FFK）使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12型免費護負荷開關，采用真空滅弧、SF6氣體作絕緣介質。
本產品符合下列標準：
GB3804-2004 3.6kV-40.5kV高壓交流負荷開關 GB/T11022 高壓開關設備和控制設備標準的共用技術要求
產品或解決方案
咨詢電話：0577-61899555/0577-61899588
? ??
5.3電流互感器
內置1只穿芯式零離CT，變比為20、1，0.2A~6A區段就保持線性關系，額定負載下的變比誤差應小于3%，一次側零序電流為400A時，二次輸出電流有效值不小于6A.為提高機械強度，將CT本體用環氧樹脂澆鑄為一體。
內置2只（A、C相）單相CT供相電流保護使用，變比為600/1.
5.4電壓互感器
變比為10000V/220V，容量50VA，局部放電小于10pC，控制裝置的操作電源及低電壓元件均由PT二次提供。
使用環境條件
周圍空氣溫度上限不超過40℃，上限不超過-45℃；
風速不大于35m/s；
海拔不高于1000m，地震烈度不超過8度，高海拔地工請與生產廠家聯系；
環境濕度：月平均相對溫度不大于90%；日平均相對濕度不大于95%；？覆冰厚度不超過10MM；
安裝場所應為無易然、晚爆、化學腐蝕及經常性劇烈振動的場所；
中性點接地方式：中性不接地、中性點經消弧線圈接地、中性點經小電陰接地。

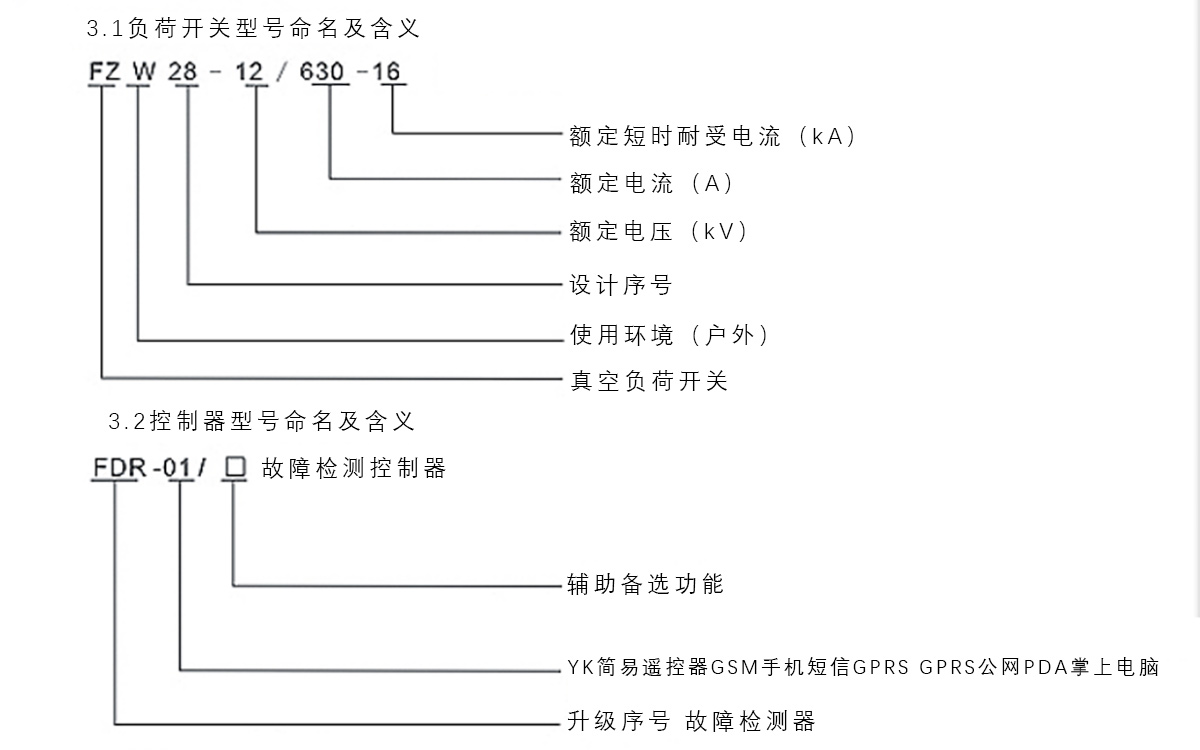

型號命名及其含義
?
基本結構
分界開關由引進東芝技術的VSP5-12真空負荷開關、故障檢測控制器兩大部分組成。通過航空插座及戶外密封控制電纜進行電氣連接。
采用真空滅弧，SF6氣體絕緣，內置主回路隔離刀與滅弧室串聯，絕緣性能高。
改進型的電磁機構，可以進行由運、手動合分。開關上方設置壓力釋放區域，設有“翻牌”指示。
內置零序和短路保護電漢互感器；內置（或外置）電壓互感器，提供操作電源。
整套結構為兔維護設備。
概述
FZW28-12型戶外分界真空負荷開關（簡稱FFK）使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12型免費護負荷開關，采用真空滅弧、SF6氣體作絕緣介質。
本產品符合下列標準：

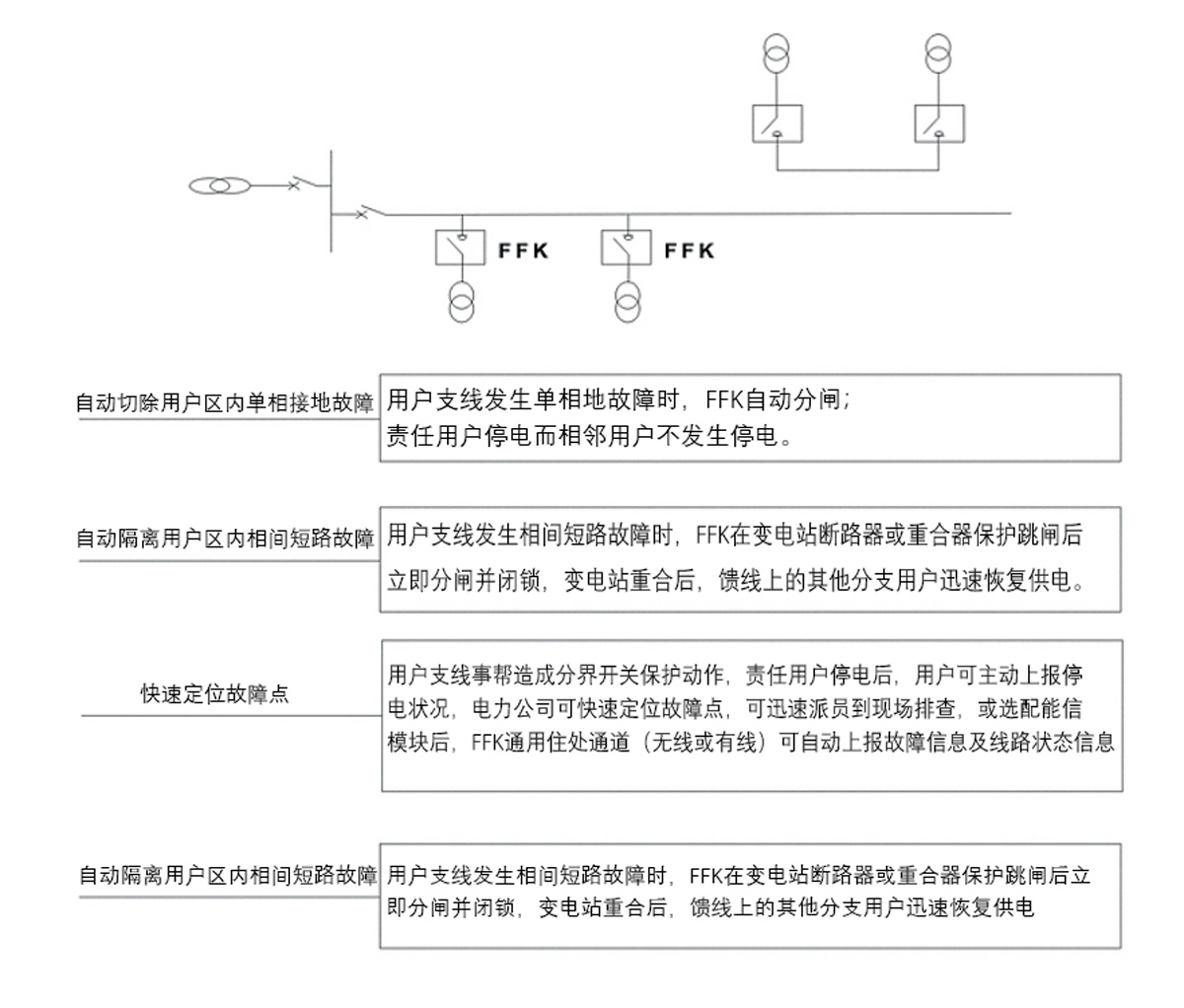

GB3804-2004? ?3.6kV-40.5kV高壓交流負荷開關GB/T11022? 高壓開關設備和控制設備標準的共用技術要求本說明書描述了戶外分界真空負荷開關具備故障檢測、保護、控制及通訊功能，安裝于10kV線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。適用于10kV配電線路用戶進線的T接或用戶未端，也可用于符合要求的其它分支線連接處。
?
